EtherCAT Gateway

Barcode Lesegerät mit EtherCAT Anbindung

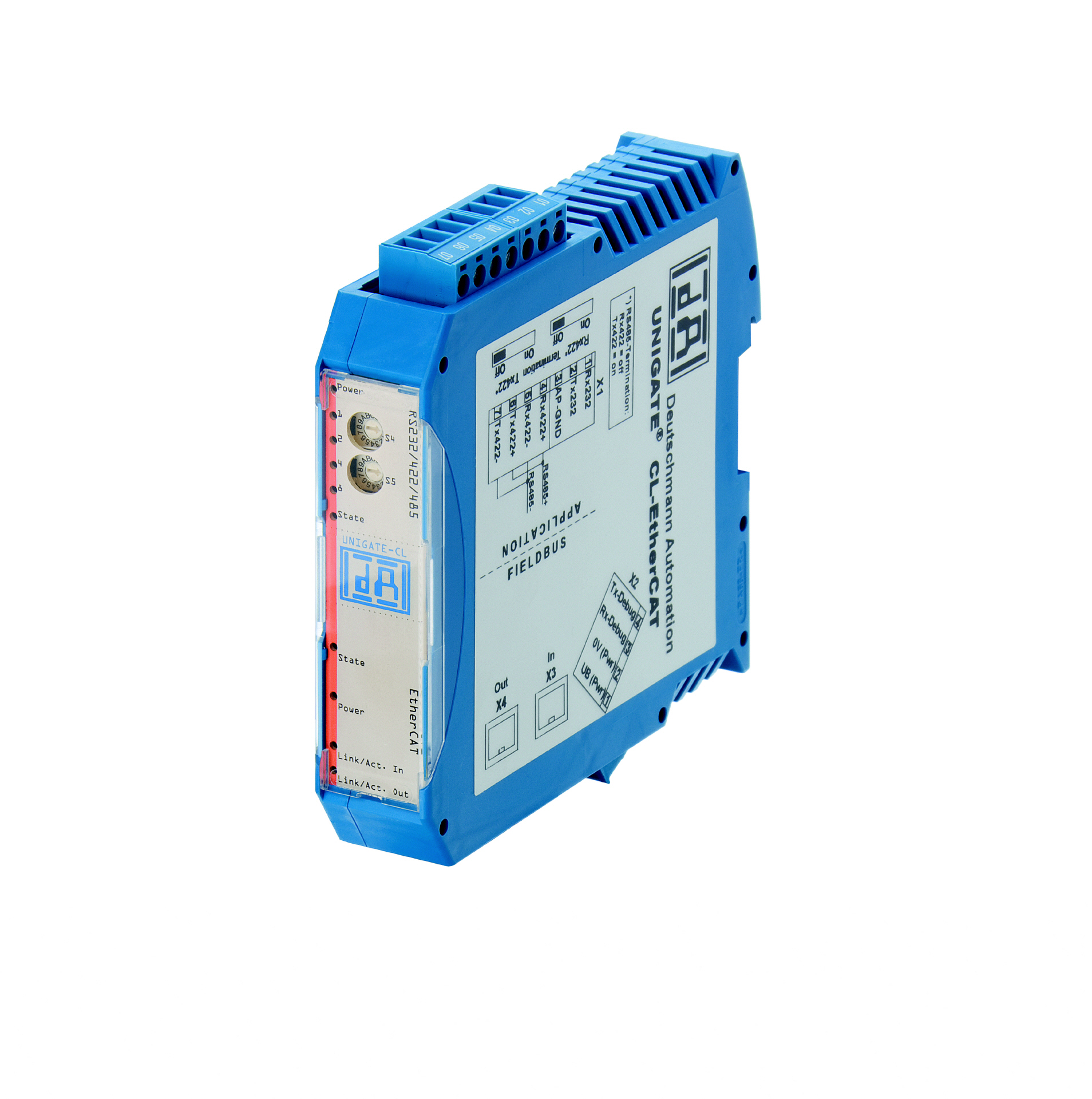

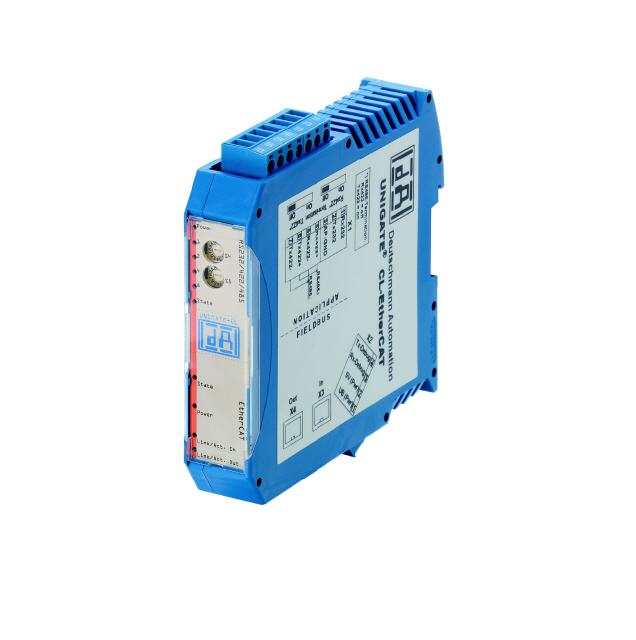

Für Barcode Lesegeräte (2D/1D) der Firma Keyence bieten wir ab sofort ein speziell auf deren Funktionalität angepasstes EtherCAT Gateway an. Das Gateway bildet die Schnittstelle zum EtherCAT Netz und bindet das Lesegerät in das EtherCAT Netzwerk ein. Das Gateway basiert auf einen Standard EtherCAT Gateway (Unigate-CL) der Firma Deutschmann Automation GmbH und wird durch uns mit einem speziell optimierten Script versehen. Das Script übernimmt die Umsetzung der Daten vom EtherCAT Datagramm in die entsprechenden Befehlscodes / Befehlssequenzen für das Barcode Lesegerät. Mittels verschiedener bereitgestellter Konfigurationen kann das Protokollverhalten (Größe der Datenpakete) entsprechend der in der Anwendung erwarteten Datenlänge angepasst werden. Das speziell segementierte Protokoll kann auch bei kleinen zyklischen Datenpaketen auf dem EtherCAT Bus über mehrere Frames hinweg eine beliebige Menge an Daten lesen. Das EtherCAT Gateway verwendet die Protokollinformationen / Bitzuordnungen wie das Profibus Gateway. Für Anwender die bereits mit dem Profibus Gateways Erfahrungen gesammelt haben ist der Wechsel in die EtherCAT Welt damit einfach möglich. Bestehende SPS Funktionsbausteine aus der Profibus Anwendung können direkt auf den EtherCAT Bus gemappt werden, darüber hinaus sind keine funktionalen Anpassungen notwendig.

Letzte Änderung am Donnerstag, 24. Mai 2018.
